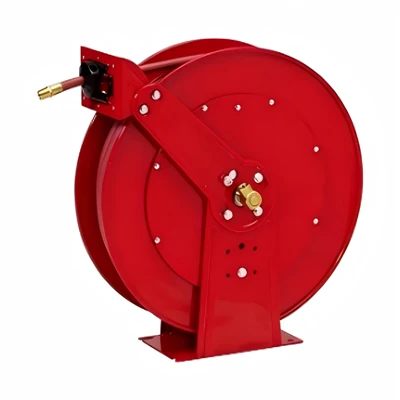

Specifikace produktu
Série navijáků je k dispozici v několika tlakových a aplikačních rozsazích. Následující tabulky ukazují aktuálně dostupné konfigurace.
Nízkotlaké navijáky: vzduch, voda, nafta
| Velikost č. | Maximální tlak (bar) | ID hadice (mm) | Vstup (NPT samice) | Outlet (NPT samec) | Délka hadice (m) | Hmotnost s hadicí (kg) | Max Press bez hadice (bar) | Hmotnost bez hadice (kg) |
|---|---|---|---|---|---|---|---|---|
| 1 | 21 | 10 | 3/8" | 3/8" | 15 | 20 | 35 | 17 |
| 1 | 21 | 10 | 3/8" | 3/8" | 20 | 20 | 35 | 17 |
| 1 | 21 | 10 | 3/8" | 3/8" | 25 | 21 | 35 | 17 |
| 2 | 21 | 10 | 1/2" | 1/2" | 15 | 22 | 35 | 17 |
| 2 | 21 | 13 | 1/2" | 1/2" | 20 | 23 | 35 | 17 |
| 2 | 21 | 13 | 1/2" | 1/2" | 30 | 30 | 35 | 17 |
| 3 | 17 | 16 | 3/4" | 3/4" | 12 | 28 | 35 | 17 |
| 3 | 19 | 17 | 3/4" | 3/4" | 15 | 20 | 35 | 18 |
| 4 | 17 | 19 | 3/4" | 3/4" | 15 | 20 | 35 | 18 |
| 4 | 19 | 19 | 3/4" | 3/4" | 20 | 28 | 35 | 23 |
Středotlaké navijáky: Tlaková olejová náplň a hydraulický olej
Přípona -LD označuje verzi bez návratu.
| Velikost č. | Maximální tlak (bar) | ID hadice (mm) | Vstup (NPT samice) | Outlet (NPT samec) | Délka hadice (m) | Hmotnost s hadicí (kg) | Max Press bez hadice (bar) | Hmotnost bez hadice (kg) |
|---|---|---|---|---|---|---|---|---|
| 1 | 180 | 10 | 3/8" | 3/8" | 15 | 20 | 207 | 16 |
| 1 | 180 | 10 | 3/8" | 3/8" | 20 | 20 | 207 | 16 |
| 1 | 207 | 10 | 3/8" | 3/8" | 15 | 20 | 207 | 17 |
| 1 | 207 | 10 | 3/8" | 3/8" | 20 | 22 | 207 | 17 |
| 1 | 207 | 10 | 3/8" | 3/8" | 20 | 22 | 207 | 17 |
| 2 | 160 | 13 | 1/2" | 1/2" | 15 | 24 | 207 | 16 |
| 2 | 160 | 13 | 1/2" | 1/2" | 20 | 24 | 207 | 17 |
Vysokotlaké navijáky: Mazací tuk a vysokotlaké proplachování
| Velikost č. | Maximální tlak (bar) | ID hadice (mm) | Vstup (NPT samice) | Outlet (NPT samec) | Délka hadice (m) | Hmotnost s hadicí (kg) | Max Press bez hadice (bar) | Hmotnost bez hadice (kg) |
|---|---|---|---|---|---|---|---|---|
| 1 | 276 | 6 | 3/8" | 1/4" | 15 | 28 | 276 | 16 |
| 1 | 276 | 10 | 3/8" | 3/8" | 15 | 28 | 276 | 16 |
Série z nerezové oceli
| Velikost č. | Maximální tlak (bar) | ID hadice (mm) | Vstup (NPT samice) | Outlet (NPT samec) | Délka hadice (m) | Hmotnost s hadicí (kg) | Max Press bez hadice (bar) | Hmotnost bez hadice (kg) |
|---|---|---|---|---|---|---|---|---|
| 1 | 21 | 10 | 3/8" | 3/8" | 20 | 26 | 35 | 17 |
| 2 | 21 | 13 | 1/2" | 1/2" | 20 | 26 | 35 | 17 |
| 2 | 21 | 13 | 1/2" | 1/2" | 30 | 30 | 35 | 17 |
| 3 | 21 | 19 | 3/4" | 3/4" | 12 | 30 | 35 | 18 |
| 4 | 21 | 19 | 3/4" | 3/4" | 12 | 24 | 35 | 18 |
| 4 | 21 | 19 | 3/4" | 3/4" | 30 | 52 | 35 | 23 |
Technická poznámka:Rozdíl tlaku mezi navijákem-vybaveným hadicí a holým navijákem souvisí s konfigurací hadice, protože hadice určuje celkový pracovní tlak sestavy. Základna navijáku je ve spodní části opatřena čtyřmi montážními otvory, každý o průměru 13 mm, pro instalaci.
Aplikační-výběr cívky
Namísto použití jedné konfigurace pro každou dílnu lze dostupné modely vybrat podle požadavků na médium a tlak aplikace.
Vzduch, voda a nafta
Nízkotlaká řada je uvedena pro vzduch, vodu a naftu. V konfiguracích velikostí č. . 1 až č. velikosti . 4 je k dispozici několik ID hadic, velikostí připojení a délek hadic.
Tlakový a hydraulický olej
Střednětlaká-řada je navržena pro aplikace tlakového oleje a hydraulického oleje. Dostupné modely dosahují maximálních tlaků 160, 180 nebo 207 barů v závislosti na konfiguraci.
Mazací a vysokotlaké-proplachování
Řada vysokotlakých{0}}tlaků zahrnuje konfigurace až do 276 barů, s vnitřním průměrem hadic 6 mm a 10 mm a odpovídajícími velikostmi připojení.
Série z nerezové oceli
Řada z nerezové oceli poskytuje další možnosti konfigurace pro vybrané nízkotlaké-aplikace, včetně různých ID hadic, velikostí připojení a délek hadic.
Konfigurace hadice a připojení
Průmyslový naviják na hadice pro dílnu nabízí různé kombinace rozměrů hadic a připojení, což umožňuje přizpůsobení navijáku různým požadavkům na vybavení.
Možnosti ID hadice
Uvedené konfigurace zahrnují vnitřní průměry hadic od 6 mm do 19 mm, v závislosti na sérii a aplikaci.
Možnosti délky hadice
Dostupné délky hadic zahrnují 12 m, 15 m, 20 m, 25 m a 30 m v dodaných konfiguracích.
Vstupní a výstupní připojení
Tabulky obsahují konfigurace vstupu NPT samice a sacího výstupu NPT od 1/4", 3/8", 1/2" a 3/4", v závislosti na modelu.
Rozsah tlaku
Uvedené hodnoty maximálního tlaku se pohybují od 17 barů do 276 barů v závislosti na řadě a konfiguraci hadicových navijáků.
Podrobnosti návrhu pro dílenskou instalaci
Dílenský hadicový naviják musí pracovat v rámci stávajícího uspořádání zařízení, spíše než jednoduše zabírat dostupný prostor. Dodávané konfigurace poskytují několik praktických specifikací pro plánování instalace.
Čtyřbodová{0}}montáž základny
Základna navijáku obsahuje čtyři spodní montážní otvory o průměru 13 mm.
Definované uložení hadice
Naviják udržuje hadici uspořádanou kolem vyhrazené navíjecí struktury, když se hadice nepoužívá.
Více čísel velikostí
V rámci dodaných specifikací jsou k dispozici konfigurace č. velikosti. 1 až č. velikosti{1}}.
Údaje o hadici-vybavené a holé cívky
K dispozici je jak hmotnost s hadicí, tak hmotnost bez hadice, což umožňuje kupujícím zvážit hmotnost zařízení při plánování instalace.
Různé velikosti připojení
Dostupné kombinace vstupů a výstupů poskytují možnosti pro různá připojení hadic a zařízení.
Více délek hadic
Dostupné konfigurace pokrývají délky hadic od 12 m do 30 m, v závislosti na zvolené sérii.
Kde lze naviják použít
Průmyslový naviják na hadice pro dílnu lze zvážit pro průmyslová prostředí, kde je vyžadováno organizované skladování hadic a kontrolovaný přístup k hadicím.
Skutečná aplikace by měla odpovídat médiu, jmenovitému tlaku, specifikaci hadice a příslušným požadavkům na instalaci.
Průvodce výběrem produktu
Výběr vhodné konfigurace začíná identifikací provozních podmínek spíše než výběrem navijáku pouze na základě velikosti.
| Faktor výběru | Dostupné informace |
|---|---|
| Pracovní médium | Vzduch, voda, nafta, tlakový olej, hydraulický olej, mazivo, vysokotlaké-proplachování |
| Tlak | 17–276 barů v závislosti na konfiguraci |
| ID hadice | 6–19 mm v závislosti na sérii |
| Délka hadice | 12–30 m v závislosti na konfiguraci |
| Vstup | 1/4", 3/8", 1/2" nebo 3/4" podle modelu |
| Outlet | 1/4", 3/8", 1/2" nebo 3/4" podle modelu |
| Série | Nízký tlak, střední tlak, vysoký tlak, nerezová ocel |
| Velikost č. | 1–4 v závislosti na konfiguraci |
Před objednáním je třeba potvrdit pracovní médium, požadovaný tlak, ID hadice, délku hadice, velikost připojení a uspořádání instalace.
Proč tento naviják vyhovuje požadavkům průmyslové dílny
Pro průmyslový nákup je důležité zohlednit, zda vybraná konfigurace navijáku odpovídá skutečným provozním podmínkám. Tato produktová řada poskytuje více kombinací spíše než omezuje uživatele na jednu velikost hadice nebo specifikaci tlaku.
Více úrovní tlaku
Konfigurace jsou k dispozici pro aplikace s nízkým-, středním{1}} a vysokým-tlakem, přičemž pro každý model jsou uvedeny maximální hodnoty tlaku.
Několik velikostí hadic
Dodávané specifikace pokrývají vnitřní průměry hadic od 6 mm do 19 mm, což kupujícím poskytuje různé možnosti podle zamýšleného použití.
Více délek hadic
V závislosti na sérii jsou k dispozici délky hadic od 12 m do 30 m.
Přehledný technický výběr
Tlak, ID hadice, připojení, délka hadice a hmotnost cívky jsou uvedeny v tabulkách specifikací, což usnadňuje porovnání konfigurací před objednáním.
Možnost z nerezové oceli
Samostatná řada z nerezové oceli je k dispozici s několika kombinacemi hadic a přípojek.
Vhodné pro B2B nákup
Sortiment lze zvážit pro distributory, dodavatele průmyslového vybavení, dílenské projekty, nákupčí zařízení pro údržbu a další B2B aplikace.
Často kladené otázky
Jaká pracovní média jsou k dispozici pro sérii kotoučů?
Dodávané konfigurace zahrnují vzduch, vodu, naftu, tlakovou olejovou náplň, hydraulický olej, mazivo a vysokotlaké-proplachování.
Jaký je maximální dostupný tlak?
Nejvyšší uvedený maximální tlak je 276 bar, dostupný ve vysokotlaké řadě-.
Jaké délky hadic jsou k dispozici?
Dodávané specifikace zahrnují délky hadic 12 m, 15 m, 20 m, 25 m a 30 m v závislosti na zvolené konfiguraci.
Jaká ID hadic jsou k dispozici?
Uvedené vnitřní průměry hadic se u různých sérií pohybují od 6 mm do 19 mm.
Jaké velikosti připojení jsou k dispozici?
V závislosti na konfiguraci zahrnují vstupní a výstupní připojení velikosti 1/4", 3/8", 1/2" a 3/4" NPT.
Co znamená -přípona LD?
Podle dodané specifikace -přípona LD označuje verzi bez návratu.
Jak se montuje naviják?
Základna navijáku má ve spodní části čtyři montážní otvory, každý o průměru 13 mm.
Proč je tlak bez hadice jiný?
Dodávaná specifikace uvádí, že naviják-vybavený hadicí a holý naviják mohou mít různé hodnoty tlaku, protože hadice určuje celkový pracovní tlak sestavy.
