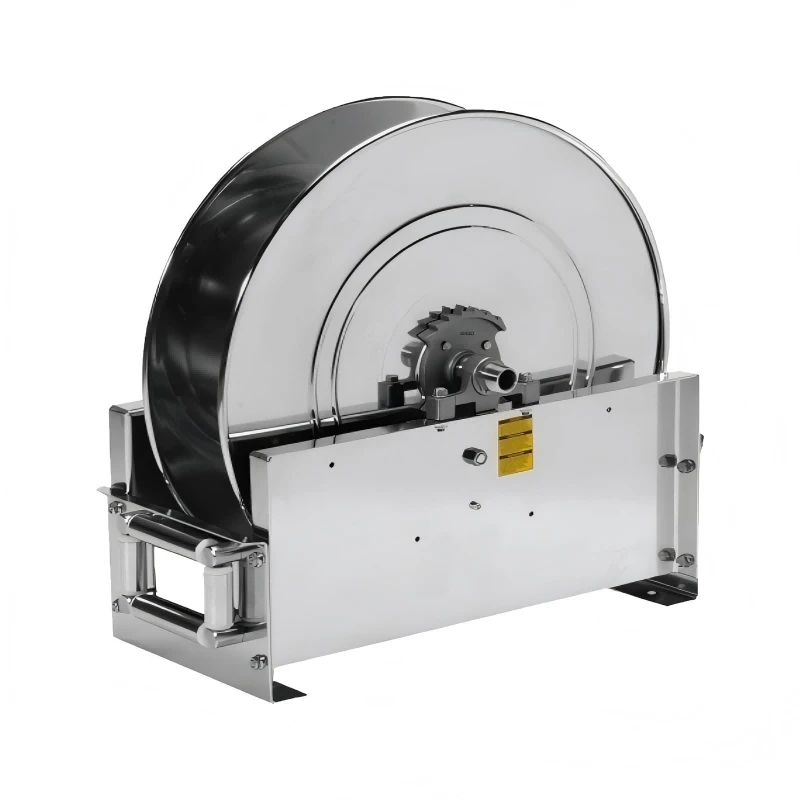

Konstrukce z nerezové oceli pro náročná prostředí
Konstrukce z nerezové oceli poskytuje praktické řešení pro instalace, kde je třeba naviják integrovat do oblastí zařízení se specifickými požadavky na materiál a provoz. Namísto použití jediné pevné konfigurace nabízí tato produktová řada více kombinací tlaku, rozměrů hadic, velikostí připojení a rozměrů cívky.
Více tlakových tříd
Standardní řada zahrnuje modely dimenzované na 21 bar a 35 bar, spolu s vybranými konfiguracemi na 207 bar.
Teplotní schopnost
Uvedená standardní řada má maximální pracovní teplotu až 99 stupňů, přičemž některé verze jsou omezeny na 65 stupňů.
Různé velikosti hadic
Vnitřní průměry hadic ve standardní tabulce se pohybují od 10 mm do 25 mm, s odpovídajícími vnějšími průměry od 15 mm do 38 mm.
Několik velikostí připojení
Vstupní a výstupní připojení cívky zahrnuje možnosti 3/8, 1/2, 3/4 a 1 palce v závislosti na zvolené konfiguraci.
Tabulka specifikací
Následující specifikace pokrývají dostupné konfigurace pro nízký- a střední-tlak.
Nízkotlaké a středotlaké navijáky|Maximální teplota 99 stupňů (* Max 65 stupňů)
| Celková hmotnost (kg) | Maximální tlak (bar) | Vnitřní průměr hadice (mm) | Vnější průměr hadice (mm) | Výstup navijáku NPT samice | Vstup navijáku NPT samice | Délka hadice (m) | Délka (mm) | Šířka (mm) | Výška (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 21* | 10 | 15 | 3/8 | 3/8 | 15 | 492 | 206 | 521 |
| 16 | 21* | 10 | 15 | 3/8 | 3/8 | 21 | 492 | 206 | 521 |
| 15 | 21* | 13 | 19 | 1/2 | 1/2 | 15 | 492 | 206 | 521 |
| 17 | 21* | 13 | 19 | 1/2 | 1/2 | 21 | 492 | 206 | 521 |
| 17 | 21 | 10 | 15 | 3/8 | 3/8 | 23 | 479 | 226 | 498 |
| 17 | 21 | 13 | 19 | 1/2 | 1/2 | 21 | 479 | 226 | 498 |
| 23 | 21 | 19 | 27 | 3/4 | 3/4 | 12 | 479 | 226 | 498 |
| 23 | 21 | 13 | 19 | 1/2 | 1/2 | 30 | 479 | 291 | 498 |
| 23 | 21 | 19 | 27 | 3/4 | 3/4 | 20 | 479 | 291 | 498 |
| 10 | 35 | 10 | 15 | 3/8 | 3/8 | 11 | 356 | 156 | 365 |
| 19 | 35 | 13 | 19 | 1/2 | 1/2 | 15 | 502 | 178 | 514 |
| 52 | 35 | 13 | 20 | 1/2 | 1/2 | 30 | 667 | 305 | 670 |
| 53 | 35 | 19 | 30 | 3/4 | 3/4 | 23 | 667 | 305 | 670 |
| 54 | 35 | 25 | 38 | 1 | 1 | 15 | 667 | 305 | 670 |
| 54 | 207 | 13 | 21 | 1/2 | 1/2 | 23 | 667 | 305 | 670 |
| 54 | 207 | 19 | 30 | 3/4 | 3/4 | 15 | 667 | 305 | 670 |
Ruční klikové středotlaké navijáky|Maximální teplota 99 stupňů
Pro aplikace vyžadující ruční{0}}ovládání konfigurace nabízejí dostupné modely ruční kliky další kombinace tlaku, velikosti připojení, průměru hadice a celkových rozměrů.
| Celková hmotnost (kg) | Maximální tlak (bar) | Výstup navijáku NPT samice | Vstup navijáku NPT samice | Možnosti vnitřního a vnějšího průměru hadice (mm) | Délka hadice (m) | Délka (mm) | Šířka (mm) | Výška (mm) |
|---|---|---|---|---|---|---|---|---|
| 13 | 345 | 3/8 | 1/2 | 6×14, 10×18, 13×22 | - | 505 | 406 | 505 |
| 16 | 35 | 1/2 | 1/2 | 10×14, 13×18, 19×30 | - | 508 | 464 | 483 |
| 16 | 35 | 1/2 | 1/2 | 13×17, 19×31 | - | 508 | 616 | 483 |
| 17 | 35 | 3/4 | 1/2 | 10×14, 13×18, 19×30 | - | 508 | 464 | 483 |
| 16 | 35 | 3/4 | 3/4 | 13×17, 19×31, 25×38 | - | 508 | 616 | 483 |
| 21 | 35 | 1 (M) | 3/4 | - | 30 | 604 | 584 | 626 |
Poznámka: Tabulka ruční kliky uvádí kombinace vnitřního a vnějšího průměru hadice, pokud je to možné. Pomlčka znamená, že pro tuto konfiguraci není specifikována žádná možnost délky nebo průměru hadice.
Možnosti průměru a délky hadice
Řada hadicových navijáků z nerezové oceli nabízí různé rozměry hadic namísto spoléhání se na jednu standardní konfiguraci hadice. Díky tomu je tabulka specifikací zvláště důležitá při výběru modelu pro konkrétní systém.
Vnitřní průměr
Uvedené standardní konfigurace zahrnují vnitřní průměry hadic 10 mm, 13 mm, 19 mm a 25 mm. Řada ručních klik navíc uvádí kombinace začínající na 6 mm.
Vnější průměr
Standardní vnější průměry hadic zahrnují 15 mm, 19 mm, 20 mm, 21 mm, 27 mm, 30 mm a 38 mm, v závislosti na zvoleném modelu.
Délka hadice
Standardní konfigurace zahrnují délky hadic od 11 m do 30 m, zatímco ruční klikový stůl obsahuje konfiguraci 30 m a modely, kde délka hadice není specifikována.
Přizpůsobení průměru
Protože se vnitřní a vnější průměr hadice liší podle modelu, vybraný naviják by měl odpovídat odpovídající konfiguraci hadice uvedené v tabulce specifikací.
Rozsah tlaku a teploty
Provozní rozsah se mezi jednotlivými konfiguracemi výrazně liší, takže tlak a teplota by měly být před výběrem modelu zkontrolovány společně.
Standardní řada obsahuje:
Pokud jde o teplotu, dodávané specifikace udávají maximální pracovní teplotu až 99 stupňů, zatímco některé verze mají maximum 65 stupňů.
Tyto hodnoty platí spíše podle konkrétní konfigurace než pro každý model v řadě.
Možnosti připojení a rozměrů
Hadicový naviják z nerezové oceli je k dispozici s několika kombinacemi připojení NPT samice. Standardní modely zahrnují připojení 3/8, 1/2, 3/4 a 1 palce, zatímco konfigurace ruční kliky poskytují další kombinace vstupu a výstupu.
Celkové rozměry se také liší podle velikosti kotouče. Standardní série obsahuje rozměry jako:
Série ručních klik zahrnuje rozměry od 505 × 406 × 505 mm do 604 × 584 × 626 mm.
Při plánování instalace by měla být přesná délka, šířka a výška porovnána s vybraným modelem.
Průvodce konfigurací
Výběr správné konfigurace navijáku vyžaduje více než jen srovnání celkové velikosti. Před objednáním je třeba zkontrolovat následující faktory.
1. Potvrďte pracovní tlak
Nejprve zjistěte požadavek na tlak a vyberte model s odpovídajícím jmenovitým tlakem.
2. Zkontrolujte rozměry hadice
Slaďte požadovaný vnitřní a vnější průměr hadice s dostupnými kombinacemi.
3. Vyberte Velikost připojení
Potvrďte požadavky na vstup a výstup cívky, včetně velikosti připojení NPT samice.
4. Určete délku hadice
Zvolte požadovanou délku hadice tam, kde je k dispozici konkrétní délka pro vybranou konfiguraci.
5. Zkontrolujte instalační rozměry
Porovnejte délku, šířku a výšku cívky s dostupným instalačním prostorem.
6. Ověřte teplotu
Ověřte, zda je vybraná verze vhodná pro zamýšlenou pracovní teplotu, zejména tam, kde se teploty mohou blížit uvedenému maximu 99 stupňů.
Typické aspekty použití
Tato řada navijáků může být zvážena pro zařízení a pracovní prostředí, kde je potřeba uspořádání hadic kombinovat se specifickými požadavky na tlak, teplotu, připojení a rozměry.
Potenciální oblasti použití zahrnují:
Vhodný model by měl být určen podle skutečného média, provozního tlaku, teploty, specifikace hadice, požadavků na připojení a podmínek instalace.
Proč tato řada navijáků nabízí flexibilní výběr
Řada hadicových navijáků z nerezové oceli obsahuje více technických konfigurací, což umožňuje kupujícím porovnat naviják podle skutečných systémových požadavků, místo aby se spoléhali na jedinou standardní specifikaci.
Široký výběr tlaku
Dostupné specifikace sahají od 21 barů do 207 barů ve standardní řadě, přičemž uvedená konfigurace ruční kliky dosahuje 345 barů.
Různé rozměry hadic
Více kombinací vnitřního a vnějšího průměru umožňuje přizpůsobení navijáku různým požadavkům na hadice.
Možnosti teploty
Specifikace identifikují modely s pracovní teplotou až 99 stupňů, stejně jako verze omezené na 65 stupňů.
Více velikostí připojení
Řada zahrnuje několik velikostí vstupu a výstupu NPT, které poskytují různá uspořádání připojení.
Kompaktní a větší konfigurace
Celkové rozměry se u jednotlivých modelů výrazně liší, což dává kupujícím možnost různého uspořádání vybavení.
Modely ruční kliky
Samostatná řada ručních klik poskytuje další středotlaké{0}}konfigurace a kombinace průměrů hadic.
Často kladené otázky
Jaký je maximální tlak dostupných modelů?
Standardní konfigurace zahrnují maximální tlaky 21 bar, 35 bar a 207 bar. Jedna uvedená konfigurace ruční kliky dosahuje 345 barů.
Jaká je maximální pracovní teplota?
Dodávané specifikace udávají maximální pracovní teplotu až 99 stupňů, zatímco některé verze mají maximální teplotu 65 stupňů.
Jaké vnitřní průměry hadic jsou k dispozici?
Standardní stůl obsahuje vnitřní průměry hadic 10 mm, 13 mm, 19 mm a 25 mm. Série ručních klik navíc obsahuje možnost 6 mm.
Jaké délky hadic jsou k dispozici?
Uvedené standardní konfigurace zahrnují délky hadic od 11 m do 30 m. Přesná dostupná délka závisí na vybraném modelu.
Jaké velikosti připojení jsou k dispozici?
Uvedené možnosti vstupu a výstupu samice NPT zahrnují konfigurace 3/8, 1/2, 3/4 a 1 palce, v závislosti na modelu.
Jsou k dispozici modely ručních klik?
Ano. Samostatná ruční klika střední-tlakové řady s různými kombinacemi tlaku, připojení a průměrů hadic.
Má každý model stejné rozměry?
Ne. Rozměry se liší podle zvolené konfigurace. Tabulky specifikací poskytují odpovídající délku, šířku a výšku pro každý uvedený model.
Jsou vnitřní a vnější průměry hadic volitelné?
Ano. Podle dodané poznámky v zápatí jsou vnitřní a vnější průměry hadic volitelné. Přesná kombinace by měla být potvrzena pro vybranou konfiguraci.
